Spring Optical Communication on üks suurimaid ja parimaid kanga sisejuhtmeid telekommunikatsiooni- ja kiudoptiliste kaablite juurutamise tootjatele ja tarnijatele, kellel on rikkalik kogemus. Tere tulemast ostma meie kvaliteetseid tooteid või hulgi müüma meie tehases laos oleva telekommunikatsiooni- ja fiiberoptiliste kaablite paigaldamiseks kohandatud kanga sisemust. Vajadusel on saadaval ka tasuta näidis.

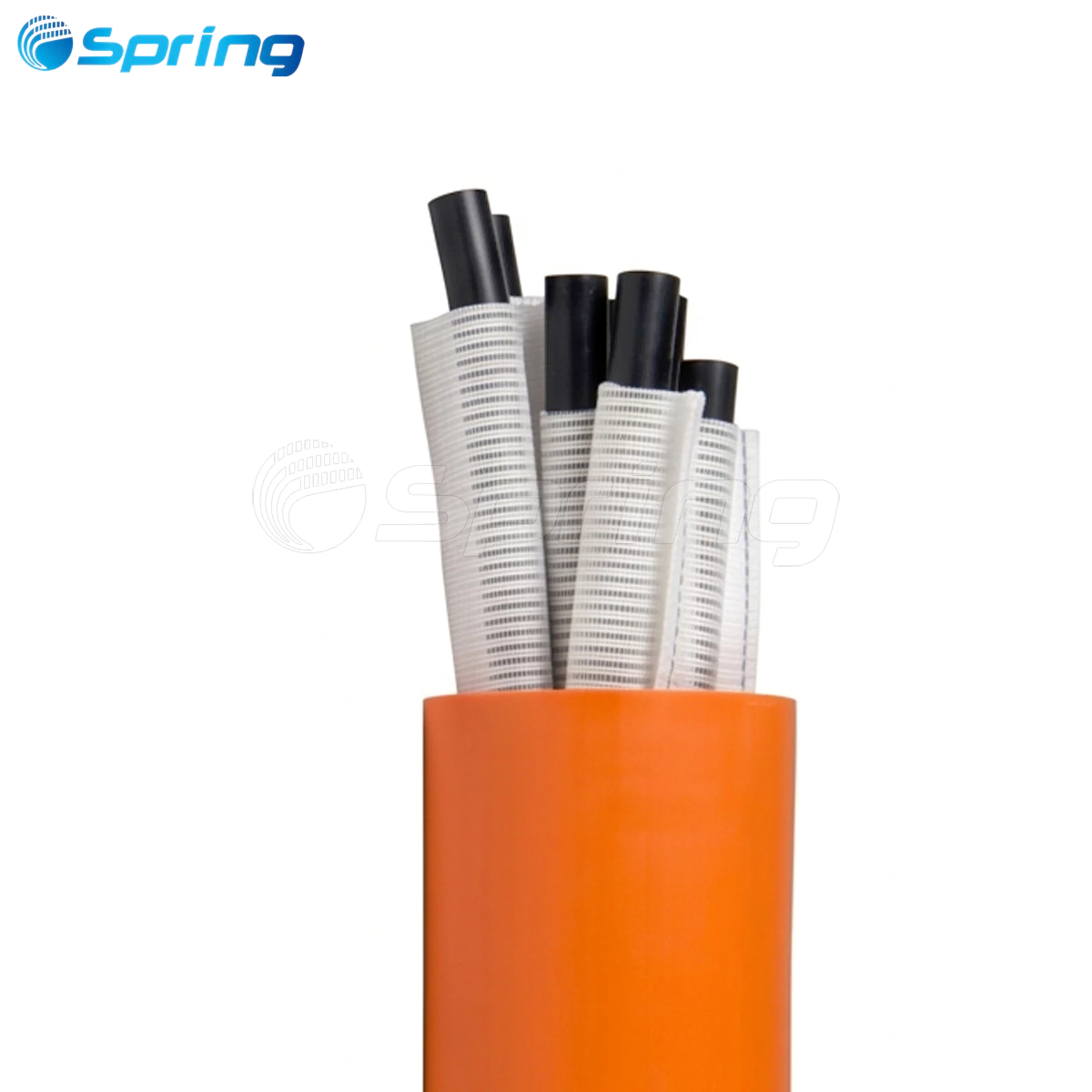

Fabric Innerduct on paindlik tekstiil{0}}põhine torulahendus, mis on loodud fiiberoptiliste ja sidekaablite paigaldamiseks telekommunikatsioonikanalitesse. See parandab juhtmete kasutamist, vähendab kaabli tõmbamise pinget, toetab skaleeritavat võrgu laiendamist ja võimaldab organiseeritud kaabli marsruutimist FTTH, OSP ja lairiba infrastruktuuri projektides.
Toote ülevaade
Fabric Innerduct on suure jõudlusega{0}}tekstiiltorulahendus, mis on loodud kiudoptiliste kaablite korraldamiseks ja kaitsmiseks olemasolevates telekommunikatsioonikanalites ja maa-aluste kanalite süsteemides. Seda kasutatakse laialdaselt FTTH-võrkudes, OSP-kiudude juurutamises, lairiba infrastruktuuris, telekommunikatsiooni magistraalsüsteemides ja andmekeskuste kaablite marsruutimise rakendustes, kus kanaliruumi optimeerimine ja skaleeritav kaablihaldus on hädavajalikud.
Pehmetest ülitugevatest polümeermaterjalidest ja makromolekulilistest keemilistest kiududest valmistatud Fabric Innerduct pakub kerget, kuid vastupidavat struktuuri, mis minimeerib paigaldamise ajal kaabli tõmbepinget, suurendades samal ajal märkimisväärselt kanali kasutamist. Võrreldes traditsiooniliste jäikade PE--kanalitega, pakub kootud tekstiilist struktuur suurepärast paindlikkust, lihtsamat käsitsemist ja kiiremat kasutuselevõttu ülekoormatud telekommunikatsioonikeskkondades.
Kõige sagedamini kasutatav konfiguratsioon on 3 Cell Fabric Innerduct, mis jagab kanaliruumi mitmeks organiseeritud kaabliteeks, et parandada kaablite eraldamist ja tulevast võrgu skaleeritavust. Projekti nõuete alusel on saadaval ka lisakonfiguratsioonid, sealhulgas 1-, 2- ja 4-lahtrilised struktuurid.
Integreeritud tõmbeteibid lihtsustavad pika{0}}kaabli paigaldamist ja vähendavad töömahukust telekommunikatsiooni ehitamise ajal. Suuremahuliste-side infrastruktuuriprojektide jaoks on saadaval mitu kohandatud struktuuri, sealhulgas horisontaalne integreerimine, mitmekihiline kattumine ja tugevdatud-tugev kujundus.
Spring Optical Fabric Innerduct on loodud selleks, et aidata telekommunikatsioonioperaatoritel, Interneti-teenuse pakkujatel, töövõtjatel ja võrguintegraatoritel vähendada tsiviilehituskulusid, parandada juhtmete tõhusust ja toetada kiudoptilise võrgu pikaajalist{0}}laiendust.
Mis on Fabric Innerduct?
Fabric Innerduct on paindlik tekstiilil{0}}põhine sisekanali lahendus, mis on loodud sidekaabli paigaldamiseks olemasolevatesse kanalitesse ja maa-alustesse radadesse. See on valmistatud pehmetest ülitugevatest materjalidest, nagu polümeerkiud ja makromolekulilised keemilised kiud, et tagada organiseeritud kaablite marsruutimine, kanaliruumi optimeerimine ja pikaajaline-kaablikaitse telekommunikatsiooni infrastruktuuris.
Erinevalt traditsioonilistest jäikadest PE-{0}}alamkanalitest pakub Fabric Innerduct kerget ja väga paindlikku struktuuri, mis vähendab kaabli tõmbepinget, maksimeerides samal ajal kanali kasutamist. Seda kasutatakse laialdaselt FTTH-, OSP-, lairiba- ja telekommunikatsiooni magistraalvõrkudes, kus mitu kiudoptilist kaablit tuleb tõhusalt kasutusele võtta piiratud kanaliruumis.
Sisemine kanali struktuur sisaldab tavaliselt integreeritud tõmbe- või tõmbeteipe, et lihtsustada kaabli paigaldamist ja parandada paigalduse tõhusust pika-kiudoptilise ehituse ajal.
Kangast Innerduct Struktuurne disain
Fabric Innerducti põhistruktuuriüksus koosneb:
Lahter
Tõmbeteip (veojõulint)
Sidevõrkude kõige levinum konfiguratsioon on 1 Cell & 1 Tape struktuur. Suure-tihedusega telekommunikatsiooni juurutamise toetamiseks pakub Spring Optical ka kohandatud konfiguratsioone, sealhulgas:
Mitu rakku
Mitu tõmbeteipi
Horisontaalsed integreeritud struktuurid
Mitmekihilised kattuvad struktuurid
Tugevdatud metalltraadi integreerimine
Tugevad{0}}kohandatud kujundused
Need konfiguratsioonid parandavad telekommunikatsiooni- ja fiiberoptilise infrastruktuuri projektide kanalikorraldust, kaablite eraldamist, õhuvoolu juhtimist, hoolduse juurdepääsetavust ja võrgu mastaapsust tulevikus.
Põhifunktsioonid
Telecom{0}}klassi Fabric Innerduct fiiberoptiliste kanalite haldamiseks
3 lahtriga kangast sisemine disain parandab kanali kasutamist kuni 300%
Madala-hõõrdumisega kootud tekstiilkonstruktsioon vähendab kaabli tõmbamise pinget
Paindlik konstruktsioon välistab paindemälu ja kanali kõverdumise
Integreeritud tõmbeteibid lihtsustavad{0}}kaablite pikkade vahemaade paigaldamist
Kõrge tõmbetugevus kaitseb kaableid ja juhtmete infrastruktuuri
Toetab tulevast ribalaiuse laiendamist ilma täiendavate kaevamisteta
Kiire paigaldamine vähendab kasutuselevõtu aega ja tööjõukulusid
Halogeenivaba-materjal, mis sobib telekommunikatsiooni infrastruktuuri keskkondades
Sidetorustike pikk kasutusiga kuni 50 aastat
Tehnilised andmed
| Parameeter | Spetsifikatsioon |
|---|---|
| Toote tüüp | Kangasisene / Tekstiili sisemine |
| Materjal | Polümeerkiud / makromolekulide keemiline kiud |
| Struktuuri tüüp | Kootud tekstiilist kanal |
| Lahtri valikud | 1 rakk / 2 rakk / 3 rakk / 4 rakku |
| Standardne konfiguratsioon | 1 lahter ja 1 tõmbeteip |
| Tõmmake lint | Integreeritud |
| Standardne rulli pikkus | 2000 meetrit puidust trumli kohta |
| Töötemperatuur | -30 kraadi kuni +100 kraadi |
| Sulamistemperatuur | >215 kraadi |
| Halogeen{0}}tasuta | Jah |
| Kasutusiga | 25-50 aastat |
| Plastilisus | Vähem kui 2% 50 kg tõmbejõu all |
| Õmbluse rebenemise tugevus | Suurem või võrdne 80N/cm |
| Veojõu köie tugevus | Lame suurem või võrdne 565 kg / ümmargune Rohkem kui 450 kg või sellega võrdne |
| Õmblustihedus | Suurem või võrdne 2,0 ± 0,2 õmblust/cm |
| Rakendus | FTTH / OSP / telekommunikatsioon / andmekeskus |
| Paigaldusmeetod | Tõmmake{0}}kanali juurutamine läbi |
| Vastavus | Telekommunikatsiooni infrastruktuuri standardid |
Mõõtmete tabel
| Üksus nr | Kaabli maksimaalne läbimõõt (mm) | Aukude perimeeter | Ava läbimõõt | Üldlaius A | Õmbluse laius B | Voldi laius C |
|---|---|---|---|---|---|---|
| SP8638-x | 38 | 163 | 52 | 86 | 4 | 8 |
| SP6428-x | 28 | 121 | 38 | 64 | 4 | 8 |
| SP5624-x | 24 | 103 | 33 | 55 | 4 | 8 |
| SP5222-x | 22 | 97 | 31 | 52 | 4 | 8 |
| SP4418-x | 18 | 81 | 26 | 44 | 4 | 8 |
| SP3614-x | 14 | 65 | 21 | 36 | 4 | 8 |
| SP3212-x | 12 | 56 | 18 | 32 | 4 | 8 |
| SP2810-x | 10 | 49 | 15 | 28 | 4 | 8 |
Tõmbetugevuse jõudlus
| Üksus nr | Tõmbetugevus |
|---|---|
| SP8638-1 | >760 kg |
| SP8638-2 | >1440 kg |
| SP8638-3 | >2120 kg |
| SP6428-1 | >592 kg |
| SP6428-2 | >1104 kg |
| SP6428-3 | >1616 kg |
| SP5222-1 | >496 kg |
| SP5222-2 | >900 kg |
| SP5222-3 | >1300 kg |
| SP4418-1 | >432 kg |
| SP4418-2 | >784 kg |
| SP4418-3 | >1136 kg |
| SP3614-1 | >368 kg |
| SP3614-2 | >650 kg |
| SP3614-3 | >940 kg |
| SP3212-1 | >332 kg |
| SP3212-2 | >584 kg |
| SP3212-3 | >836 kg |
| SP2810-1 | >304 kg |
| SP2810-2 | >528 kg |
| SP2810-3 | >752 kg |
Toote variandid
Lahtri konfiguratsioonid
1 rakukangast sisemine kanal
2 lahtriga kangast sisemine kanal
3 lahtriga kangast sisemine kanal
4 lahtriga kangast sisemine kanal
Populaarsed suuruse valikud
2-tolline 3 lahtriga kangast sisemine kanal
2,2-tolline 3 lahtriga kangast sisemine kanal
3 tolline 3 lahtriga kangast sisemine kanal
4 tolline 3 lahtriga kangast sisemine kanal
Kohandatud tootmisvalikud
Kohandatud logo trükkimine
OEM/ODM tootmine
Kohandatud rulli pikkus
Kohandatud tõmbekonstruktsioon
Tugevdatud traadi integreerimine
Mitmekihiline kattuv kujundus
Projekti-spetsiifilised mõõtmed
Kangast Innerduct rakendused
FTTH võrgu juurutamine
Fabric Innerducti kasutatakse laialdaselt FTTH infrastruktuuris, et eraldada toitekaablid, jaotuskaablid ja tilkkaablid jagatud kanalites, parandades samal ajal kaablihalduse tõhusust.
Telekommunikatsiooni magistraalvõrgud
Kasutatakse suurlinnade ja pikamaa{0}}telekommunikatsiooni infrastruktuuris, kus on vaja kanali läbilaskevõimet ilma täiendavate kaevamisteta.
OSP fiiberoptilise kaabli paigaldamine
Sobib maa-aluste juhtmesüsteemide ja välistingimustes kasutatavate sidekaablite jaoks, mis nõuavad organiseeritud kaablite marsruutimist ja madalat tõmbepinget.
Andmekeskuse infrastruktuur
Toetab struktureeritud kaablikorraldust ja suure{0}tihedusega kiu marsruutimist andmekeskuse kaabliteedes ja magistraalkanalites.
Ettevõtte lairibavõrgud
Kasutavad Interneti-teenuse pakkujad ja lairibaoperaatorid skaleeritava kaabli juurutamiseks ja tulevaseks võrgu laiendamiseks.
Optiline jaotusvõrk (ODN)
Parandab ODN-i raja haldamist, jagades kanaliruumi mitmeks organiseeritud kaabelkanaliks.
Tüüpiline võrguarhitektuur
Tüüpiline Fabric Innerducti kasutuselevõtt telekommunikatsiooni infrastruktuuris hõlmab järgmist:
Keskkontori OLT või Core Switch
Peamine maa-alune telekommunikatsiooni kanal
Kanali sisemus on paigaldatud kangast
Magistraalkiudoptiline kaabel, mis on juhitud läbi spetsiaalsete rakkude
Jaotuskiudkaablid, mis on eraldatud sõltumatuteks radadeks
Fiber splice sulgemine või patch paneeli ühendus
MPO kasseti või klemmikarbi jaotus
FTTH-abonendiühendus või ettevõtte lairibaühenduse seade
See struktureeritud juurutusarhitektuur parandab kaablite organiseerimist, lihtsustab hooldust, toetab tulevast laienemist ja suurendab kanali kasutamise tõhusust.
Kanga sisemise paigaldusmeetod
Fabric Innerduct on loodud kiireks ja tõhusaks telekommunikatsioonikanalite kasutuselevõtuks.
Paigaldusprotsess
Valmistage ette olemasolev torutee
Tõmmake Fabric Innerduct tõmbeköie abil läbi toru
Turvaline sisemine struktuur juurdepääsupunktides
Paigaldage kiudoptilised kaablid spetsiaalsetesse rakkudesse
Suunake kaablid liitmiku, vahepaneeli või klemmikarbi poole
Täielik kaabli organiseerimine ja tuvastamine
Kerge tekstiilist struktuur võimaldab lihtsamat käsitsemist võrreldes traditsiooniliste HDPE-{0}kanalisüsteemidega.
Toote eelised
| Eelis | Kirjeldus |
|---|---|
| Kõrge tihedus | Maksimeerib kanalite kasutamist mitme{0}}kaabli kasutuselevõtuks |
| Kiire juurutamine | Paindlik tekstiili struktuur kiirendab paigaldamist |
| Madalad paigalduskulud | Vähendab tsiviilehituse ja torustiku laiendamise kulusid |
| Madal hõõrdumine | Vähendab kaabli tõmbamise pinget paigaldamise ajal |
| Skaleeritavus | Toetab tulevast telekommunikatsioonivõrgu laiendamist |
| Pikaajaline{0}}usaldusväärsus | Disainiga 25–50 aastat |
| Paindlik struktuur | Ei mingit paindemälu ega lokkimist |
| Kaabli kaitse | Kõrge tõmbetugevus kaitseb kiudkaableid |
| Ruumi optimeerimine | Parandab kanalihalduse tõhusust |
Võrdlustabel
| Funktsioon | Kangas Innerduct | Traditsiooniline PE alam{0}}kanal |
|---|---|---|
| Paindlikkus | Suurepärane | Mõõdukas |
| Paigaldamise kiirus | Kiire | Aeglasem |
| Kanali kasutamine | Kõrge | Piiratud |
| Kaabli eraldamine | Mitme{0}}lahtri struktuur | Üks rada |
| Tõmbehõõrdumine | Madal | Kõrgem |
| Ruumiefektiivsus | Suurepärane | Mõõdukas |
| Tulevane laienemine | Lihtne | Piiratud |
| Transport | Kerge | Raskemad |
| Paigaldustöö | Vähendatud | Kõrgem |
KKK
Mis on Fabric Innerduct?
Fabric Innerduct on tekstiilil{0}}põhine kanalisüsteem, mis on loodud kiudoptiliste kaablite korrastamiseks ja kaitsmiseks telekommunikatsioonikanalites.
Mis on 3 raku kanga sisemine?
3-elemendiline kangast sisemine kanal jagab kanali kolmeks sõltumatuks kaabliteeks, et tagada kaabli tihedus ja parem juhtimine.
Millised on Fabric Innerducti eelised?
See parandab juhtmete kasutamist, vähendab paigalduskulusid, alandab kaabli tõmbamise pinget ja toetab tulevast võrgu laienemist.
Kus Fabric Innerducti kasutatakse?
Seda kasutatakse laialdaselt FTTH-, OSP-kiudvõrkudes, telekommunikatsiooni põhiinfrastruktuuris ja andmekeskuste kaablite marsruutimise süsteemides.
Kas Fabric Innerduct toetab kohandatud disainilahendusi?
Jah. Spring Optical toetab OEM/ODM tootmist ja kohandatud raku struktuure, mõõtmeid ja rullide pikkusi.
Mis on rulliku standardpikkus?
Standardpakendi pikkus on 2000 meetrit puidust trumli kohta.
Kas tugevdatud konstruktsioon on saadaval?
Jah. Saadaval on tugevdatud metalltraadi integreerimine ja{1}}tugev kohandatud kujundus.
Mis on kasutusiga?
Eeldatav kasutusiga on sidetorustiku keskkondades ligikaudu 25–50 aastat.
Tootja tutvustus
Spring Optical on professionaalne fiiberoptilise side tootja, kes teenindab ülemaailmseid telekommunikatsioonioperaatoreid, Interneti-teenuse pakkujaid, levitajaid ja võrguinfrastruktuuri töövõtjaid.
Ettevõte haldab spetsiaalseid tootmistöökodasid, sealhulgas MPO/MTP tootmisliine, fiiberoptiliste kaablite tehaseid, plaastrijuhtmete tootmisrajatisi, PLC-jaoturi töökodasid, adapterite tootmisliine ja telekommunikatsiooni ühenduvussüsteeme.
Rangete kvaliteedikontrolliprotseduuride ja täiustatud testimissüsteemidega pakub Spring Optical telekomi{0}}klassi fiiberoptilisi tooteid FTTH-, FTTA-, ODN-, lairiba- ja andmekeskuste infrastruktuuriprojektide jaoks kogu maailmas.
Spring Optical toetab OEM-i/ODM-i tootmist, kohandatud insenerilahendusi, privaatmärgiste tootmist ja projektipõhiseid{0}}telekommunikatsiooni juurutusnõudeid. Kõik tooted läbivad põhjaliku kontrolli ja toimivustesti, et tagada pikaajaline-kindlus ja stabiilne võrgutöö.
Pakkimine ja saatmine
Pakendamine
Tavaline 2000 meetri rull
Puidust trumli pakend
Niiskuskindel{0}}ümbris
Ekspordi-kvaliteediga kaitsepakend
Säilitamistingimused
Hoida kuivas ja ventileeritavas keskkonnas
Vältige otsest päikesevalgust
Soovitatav säilitustemperatuur: -10 kraadi kuni +40 kraadi
Saatmisviisid
Merekaubavedu
Õhutransport
Ekspresslogistika
Saadaval kaubaaluste ekspordisaadetis
Ettevaatusabinõud käitlemisel
Vältige transportimise ajal liigset kokkusurumist
Vältige mahalaadimise ajal teravaid painutusi
Hoidke pakend enne paigaldamist suletuna
Võtke ühendust ettevõttega Spring Optical, et saada tehnilisi konsultatsioone, OEM-i kohandamist või projekti{0}}põhist Fabric Innerducti lahendust telekommunikatsiooni ja fiiberoptilise infrastruktuuri juurutamiseks.
